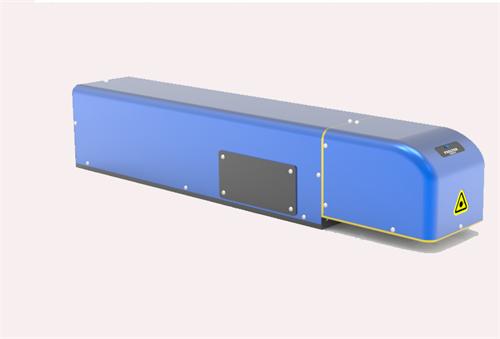

動態聚焦控制系統
金屬材質，高端制造應用；
配備自主軟件套件，輕松應對3D 曲面應用；
3D曲面工作范圍可變：100×100×20 mm至600×600×80mm
注：3DS軟件為選配
硬件優勢
針對不同激光器進行光學設計，光損小，效能提升20%；動態軸標配THK高速導軌，響應速度快；Pro系列標配CTI高速數字振鏡穩定性更高。
軟件優勢
軟件端口開放，可根據設備或生產線需求進行定制；
選配3D標刻軟件，可輕松實現曲面打標和3D浮雕。
技術支持
自主軟硬件設計，可提供快速全面的技術支持；技術平臺開放，可高效完成設備集成；同等配置或價位，設備效率最高。
客戶服務
首次采購可提供上門技術培訓；
可為客戶進行技術工程師的廠部培訓。
相關參數
|
電源參數 |
控制卡參數 |
環境要求 |
|
輸入電壓 |
170~264VAC |
輸出接口 |
XY2-100協議 |
工作溫度 |
0℃ ~ +40℃ |
|
輸出電壓 |
24VDC |
輸入接口 |
USB數據通訊接口 |
儲存溫度 |
-10℃ ~ +60℃ |
|
額定輸出電流 |
10A |
激光器控制 |
各種光纖激光器 |
濕度 |
≤75% 無結露 |
|
振鏡參數 |
光學參數 |
|
工作偏轉角( °) |
±11.25° |
激光介質 |
YAG |
|
重復標刻精度 (urad) |
8 |
波長(nm) |
1064 |
|
最大增益漂移(ppm/K) |
100 |
鍍膜 |
抗反射膜 |
|
最大位置漂移(urad/K) |
30 |
通光直徑 (mm) |
20 |
|
8小時連續工作漂移 |
0.5 |
結構參數 |
|
最大加工速度(字符/s) |
350 |
重量 (Kg) |
12 |
|
小步長階躍響應時間 |
≤0.4 |
尺寸 L×W×H (mm) |
800×150×156 |
|
幅面和光斑直徑 |
|
工作范圍 |
100×100x20 |
200×200x40 |
300×300x60 |
400×400x60 |
500×500x60 |
600×600×80 |
|
光斑直徑1/e2(mm) |
0.014 |
0.022 |
0.031 |
0.040 |
0.049 |
0.058 |
適用材料：
手機按鍵、透光按鍵、集成電路（IC）、金屬制品，塑膠制品等材料
應用行業：
